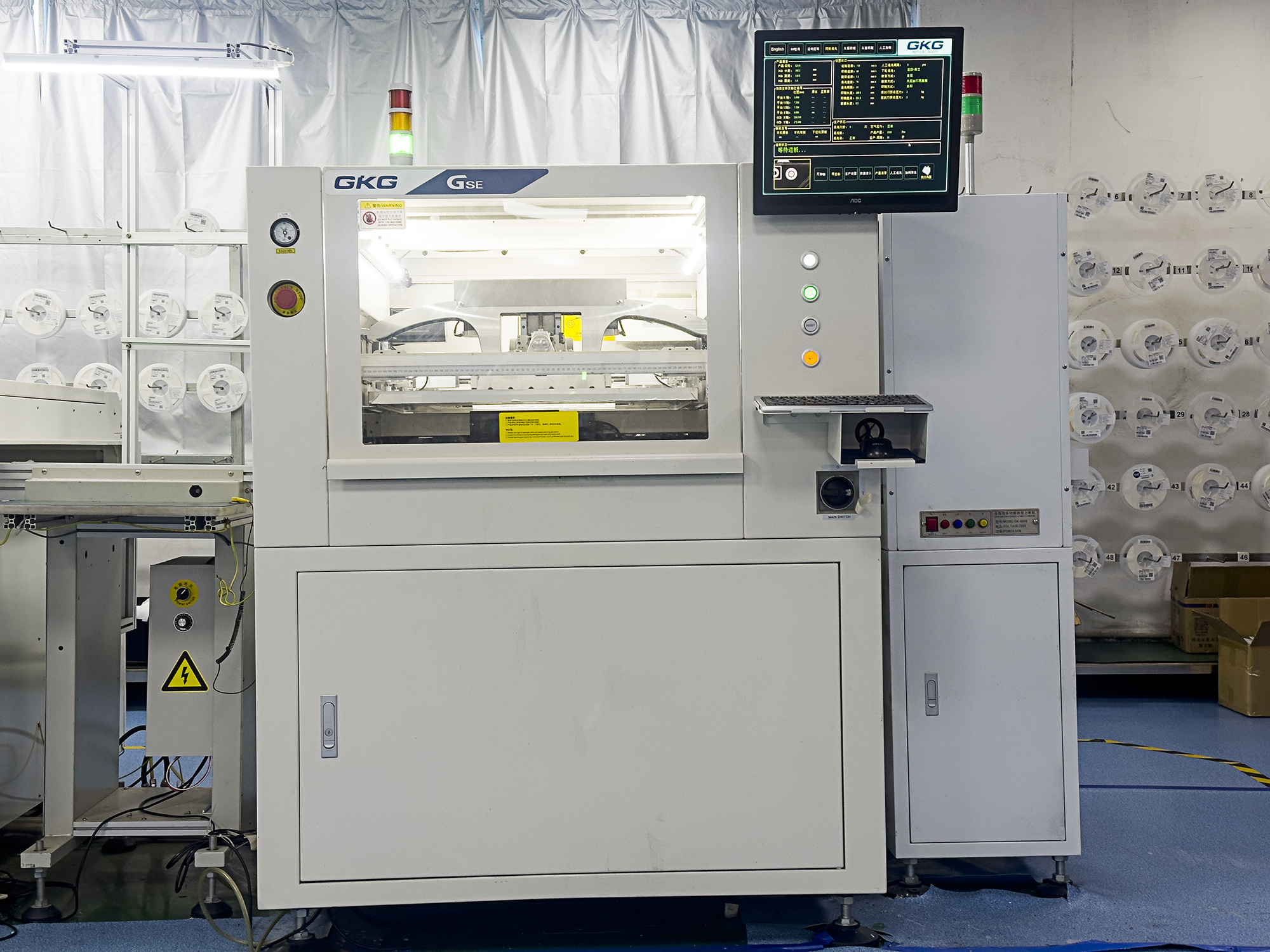

GKG-GSE全自動錫膏印刷機

我司擁有7臺GKG-GSE全自動錫膏印刷機,“GKG”是SMT設備行業的全球領導品牌,在全球70多個國家或地區獲得了商標注冊。公司是中國目前為數不多的在細分領域具有全球競爭力和影響力的高端裝備制造企業,也是中國SMT領域最大的設備制造服務商之一,產品遠銷海內外50多個國家和地區。

GKG-GSE全自動錫膏印刷機功能特點:

1、結構可靠,調節方便,可以快速實現不同厚度PCB板的PIN針頂升高度

2、新的光路系統–均勻的環形和高亮度的同軸光,配以均可無極調節的亮度功能,使得各類型的Mark點均可很好的識別(包括凹凸不平的MARK點),適應鍍錫,鍍銅,鍍金,噴錫,F(xiàn)PC等各類型不同顏色的PCB。GKG專利的數學運算模型,確保機器實現高精度的對位。

4、采用windowsXP/win7操作界面,具有良好的人機對話功能,尤其在做程序文件的導航效果,方便所有操作人員快速熟悉操作,菜單式中/英文切換,操作日志,故障記錄/故障自診斷/故障分析提示/光報警功能,使得操作簡單,方便。

5、該系統提供:干洗、濕洗、真空三種清洗模式,該三種方式可以任意組合使用,并且在客戶不需要自動清洗時,可在生產界面下實現人工清洗,從而減短清洗時間,提高生產效率。

新型的擦拭膠條保證和鋼網的充分接觸,加大型的真空吸力保證大力消除網孔內殘留的錫膏,真正實現有效的自動清洗功能。

CCD部分和清洗部分分離,當CCD工作時,CCD部分獨立移動,降低伺服馬達的負載,提高機器的運動速度和精度。

5、實現各種尺寸的網框的印刷,并可實現在生產過程中的快速更換機種。

7、對偏移,少錫,漏印,連錫等印刷不良問題能快速檢測,確保印刷品質。

GKG-GSE全自動錫膏印刷機規格參數:

型號 GSE
網框尺寸 370×370mm~737×737mm
網框厚度 20-40mm(鋼網鋁合金邊框厚度)
PCB尺寸 50×50~400×340mm
PCB厚度 0.4-6mm
基板邊緣間隙 2.5mm
PCB翹曲量 Max.PCB對角線1%
傳輸高度 900±40mm
傳送方向 左-右/右-左/左-左/右-右
運輸速度 1500mm/s(MAX),Program Control 軟件控制(速度可調)
傳輸方式 一段式運輸導軌
導軌寬度調節 自動
PCB定位、支撐方式 磁性針頂/等高塊/手動調節頂升平臺
緊夾方式 獨特的頂部壓平/柔性邊夾
刮刀壓力 0.5-10kg(Program Control)
刮刀速度 6-200mm/sec
重復定位精度 ±0.01mm
印刷精度 ±0.025mm
印刷周期 <8sec
主供氣源 4-6kg/cm2
主供電源 AC:220±10%,50/60HZ 2.5KW
控制方式 PC Control
操作系統 windows XP/Win7
外形尺寸 L1mm
重量 約1000kg
